مادربرد ایسوس مدل ProArt X870E CREATOR WIFI

ASUS ProArt X870E CREATOR WIFI Motherboard

مادربرد ایسوس مدل ProArt X870E CREATOR WIFI

مادربرد ASUS ProArt X870E-CREATOR WIFI برای کاربرانی طراحی شده است که در کنار قدرت پردازشی بالا، به اتصالات سریع، فضای ذخیره‌سازی گسترده و امکانات مناسب برای توسعه سیستم نیاز دارند. این مدل از چیپست AMD X870E و سوکت AM5 استفاده می‌کند و با پردازنده‌های دسکتاپ AMD Ryzen سری ۷۰۰۰، ۸۰۰۰ و ۹۰۰۰ سازگار است. پشتیبانی از حافظه DDR5، دو اسلات PCIe 5.0 برای کارت‌های توسعه سازگار، چهار اسلات M.2 و درگاه‌های USB4، مجموعه‌ای از امکانات پیشرفته را در اختیار کاربر قرار می‌دهد.
یکی از مهم‌ترین تفاوت‌های این مادربرد با بسیاری از مدل‌های رایج بازار، تمرکز آن بر ارتباطات پرسرعت است. وجود شبکه سیمی ۱۰ گیگابیتی در کنار شبکه ۲٫۵ گیگابیتی، Wi-Fi 7 و دو درگاه USB4 با سرعت انتقال تا ۴۰ گیگابیت‌برثانیه، اتصال به تجهیزات حرفه‌ای و انتقال فایل‌های حجیم را ساده‌تر می‌کند. چهار اسلات M.2 و چهار درگاه SATA نیز فضای مناسبی برای نصب چندین حافظه داخلی فراهم می‌کنند.
این مادربرد با فرم‌فاکتور ATX ساخته شده و به همین دلیل فضای بیشتری نسبت به مدل‌های Micro-ATX برای چیدمان قطعات و اسلات‌های توسعه دارد. طراحی سری ProArt نیز به‌جای تأکید صرف بر نورپردازی و ظاهر گیمینگ، بر طراحی حرفه‌ای، اتصالات گسترده و امکانات کاربردی تمرکز می‌کند.

طراحی و کیفیت ساخت

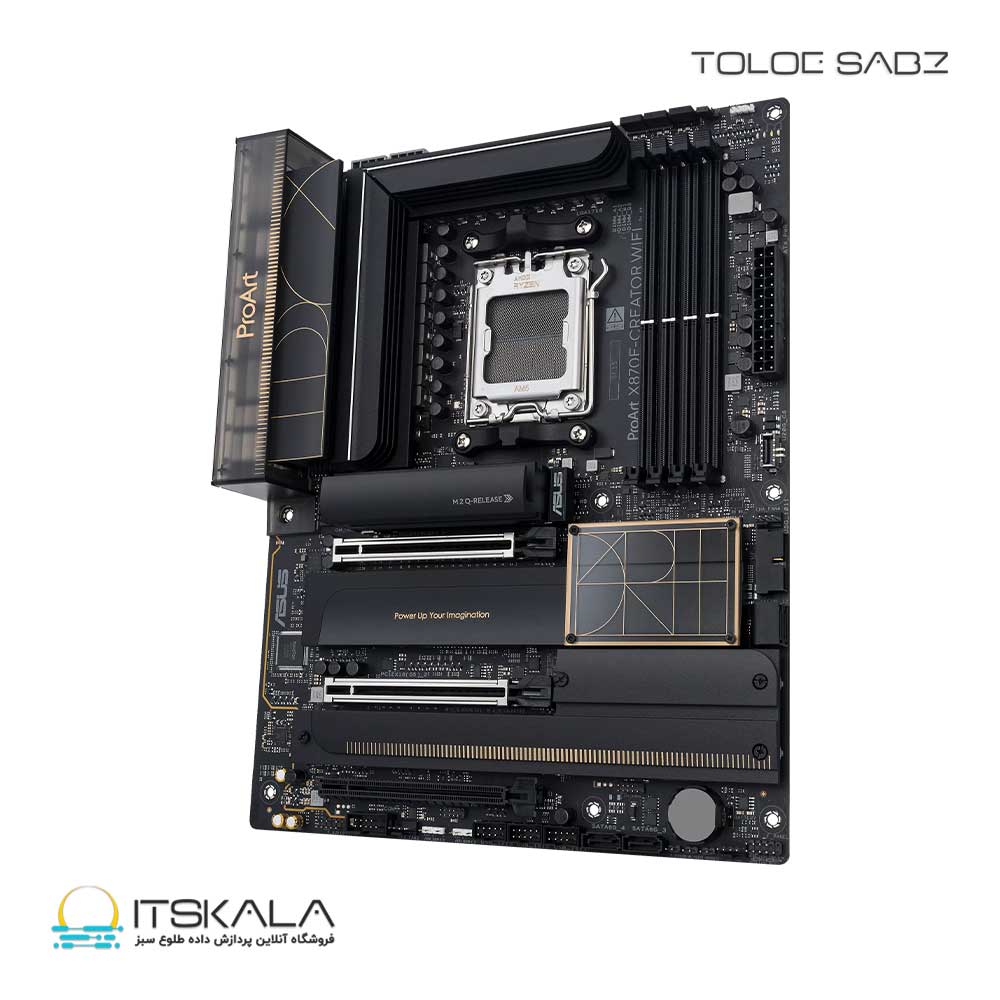

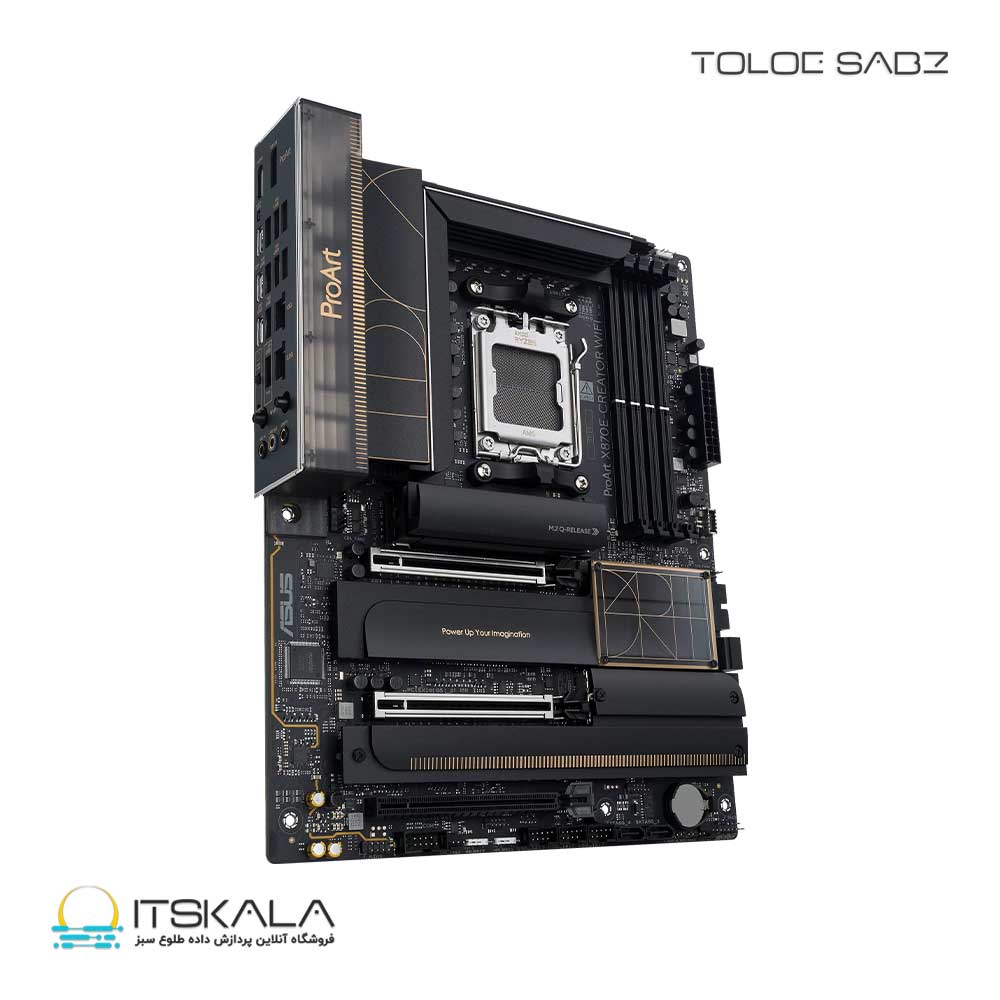

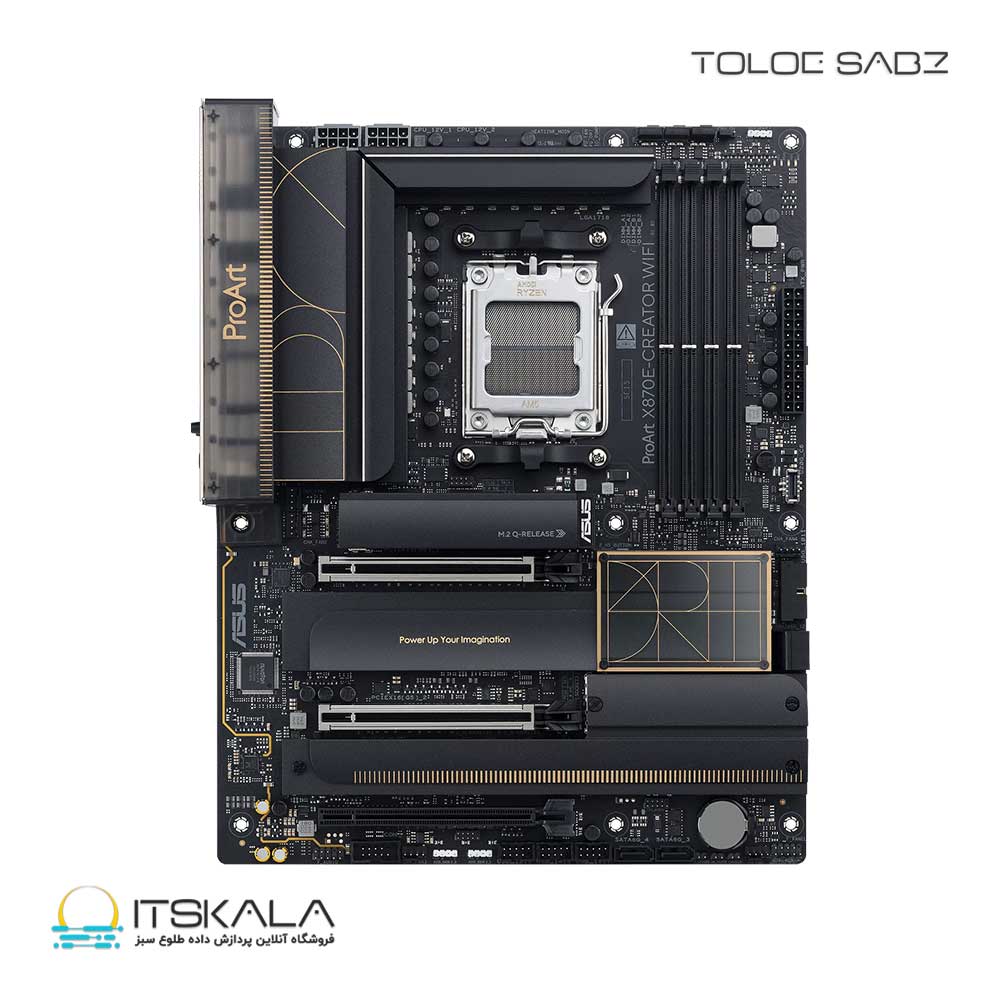

ASUS ProArt X870E-CREATOR WIFI با فرم‌فاکتور ATX و ابعاد ۳۰٫۵ در ۲۴٫۴ سانتی‌متر طراحی شده است. این اندازه، فضای لازم برای قرارگیری مدار تغذیه پردازنده، چهار اسلات حافظه، چندین اسلات توسعه و مجموعه‌ای از درگاه‌های ذخیره‌سازی را فراهم می‌کند. با این حال، برای نصب آن باید کیسی انتخاب شود که از مادربرد ATX پشتیبانی کند.
ظاهر این مدل با زبان طراحی سری ProArt هماهنگ است. رنگ‌بندی تیره و پوشش‌های ساده و حرفه‌ای، آن را از بسیاری از مادربردهای گیمینگ با نورپردازی پررنگ متمایز می‌کند. هیت‌سینک‌های بخش مدار تغذیه و حافظه‌های M.2 نیز در کنار محافظت از قطعات، به مدیریت گرما کمک می‌کنند.
ایسوس برای ساده‌تر شدن فرایند نصب قطعات از امکاناتی مانند M.2 Q-Latch، M.2 Q-Release، M.2 Q-Slide و Q-Release Slim استفاده کرده است. این قابلیت‌ها می‌توانند نصب یا خارج کردن حافظه‌های M.2 و کارت‌های توسعه سازگار را آسان‌تر کنند. شیلد پنل پشتی نیز از پیش نصب شده است؛ بنابراین هنگام اسمبل، نیازی به نصب جداگانه آن نخواهید داشت.

سوکت AM5

این مادربرد از سوکت AMD AM5 و چیپست X870E استفاده می‌کند و برای پردازنده‌های دسکتاپ Ryzen سری ۷۰۰۰، ۸۰۰۰ و ۹۰۰۰ طراحی شده است. پشتیبانی از نسل‌های مختلف رایزن امکان انتخاب پردازنده متناسب با نیاز و بودجه را فراهم می‌کند؛ البته مدل دقیق پردازنده و نسخه BIOS باید در فهرست رسمی سازگاری ایسوس بررسی شود.
چیپست X870E امکانات ارتباطی گسترده‌ای در اختیار مادربرد قرار می‌دهد و در کنار پردازنده‌های سازگار، امکان استفاده از مسیرهای PCIe پرسرعت و حافظه‌های SSD نسل پنجم را فراهم می‌کند. با این حال، تمام پردازنده‌های سازگار پهنای باند یکسانی برای اسلات‌های توسعه و M.2 ارائه نمی‌دهند. به‌ویژه در بعضی پردازنده‌های Ryzen سری ۸۰۰۰، تعداد مسیرهای PCIe و حالت عملکرد اسلات‌ها با سری ۷۰۰۰ و ۹۰۰۰ متفاوت است.
برای مثال، با برخی پردازنده‌های سری ۸۰۰۰، اسلات دوم PCIe 5.0 غیرفعال می‌شود یا اسلات اصلی با پهنای باند محدودتری کار می‌کند. به همین دلیل، اگر قصد استفاده هم‌زمان از چند کارت توسعه و چند SSD پرسرعت را دارید، بهتر است پیش از خرید، مشخصات پردازنده انتخابی را با جدول سازگاری مادربرد تطبیق دهید.

پشتیبانی از حافظه DDR5

ASUS ProArt X870E-CREATOR WIFI چهار اسلات حافظه DDR5 دارد و از حداکثر ۲۵۶ گیگابایت رم پشتیبانی می‌کند. معماری حافظه دوکاناله است و امکان استفاده از دو یا چهار ماژول را فراهم می‌کند. این ظرفیت برای سیستم‌هایی که علاوه بر کارهای روزمره، با پروژه‌های حجیم، نرم‌افزارهای حرفه‌ای و چند برنامه سنگین به‌صورت هم‌زمان سروکار دارند، فضای مناسبی ایجاد می‌کند.
حداکثر سرعت حافظه اعلام‌شده از سوی ایسوس بیش از ۸۰۰۰ مگاترنسفر بر ثانیه در حالت اورکلاک است. دستیابی به این سرعت به پردازنده، مدل حافظه، تعداد ماژول‌ها و تنظیمات BIOS بستگی دارد؛ بنابراین نمی‌توان این سرعت را برای هر ترکیب رم و پردازنده تضمین کرد.
پشتیبانی از AMD EXPO و ASUS AEMP نیز در این مدل وجود دارد. پروفایل‌های EXPO برای تنظیم ساده‌تر حافظه‌های سازگار روی پلتفرم AMD کاربرد دارند و AEMP نیز می‌تواند در بهینه‌سازی تنظیمات برخی ماژول‌های حافظه کمک‌کننده باشد. در نهایت، برای اطمینان از عملکرد پایدار، بهتر است مدل رم انتخابی با فهرست حافظه‌های تأییدشده مادربرد تطبیق داده شود.

اسلات‌های PCIe

این مادربرد به دو اسلات PCIe 5.0 x16 متصل به پردازنده مجهز است که با پردازنده‌های Ryzen سری ۷۰۰۰ و ۹۰۰۰ می‌توانند در حالت‌های مختلفی مانند x16 یا x8/x8 فعالیت کنند. در صورت استفاده از اسلات دوم همراه با برخی ترکیب‌های ذخیره‌سازی، نحوه تقسیم مسیرهای PCIe تغییر می‌کند. یک اسلات PCIe 4.0 x16 با عملکرد الکتریکی x4 نیز از طریق چیپست فراهم شده است.
این چیدمان امکان نصب کارت گرافیک و سایر کارت‌های توسعه سازگار را فراهم می‌کند. بسته به نیاز، می‌توان از اسلات‌های توسعه برای تجهیزاتی مانند کارت‌های جانبی پرسرعت استفاده کرد؛ اما حالت عملکرد واقعی به پردازنده، محل نصب کارت و اشغال شدن مسیرهای مشترک بستگی دارد.
در پردازنده‌های Ryzen 8000، وضعیت متفاوت است. با برخی مدل‌ها تنها اسلات اصلی فعال می‌ماند و پهنای باند آن نیز بسته به مدل پردازنده می‌تواند به x8 یا x4 محدود شود. بنابراین، اگر پیکربندی چندکارتی یا استفاده از چند وسیله PCIe پرسرعت برایتان اهمیت دارد، انتخاب پردازنده باید با دقت بیشتری انجام شود.

امکانات ذخیره‌سازی

یکی از نقاط قوت ProArt X870E-CREATOR WIFI، امکانات ذخیره‌سازی آن است. این مادربرد چهار اسلات M.2 و چهار درگاه SATA با سرعت ۶ گیگابیت‌برثانیه دارد؛ ترکیبی که امکان استفاده هم‌زمان از چند SSD پرسرعت و درایوهای SATA را فراهم می‌کند.
دو اسلات M.2 متصل به پردازنده، با پردازنده‌های Ryzen سری ۷۰۰۰ و ۹۰۰۰ از PCIe 5.0 x4 پشتیبانی می‌کنند. این رابط برای SSDهای نسل پنجم مناسب است و پهنای باند بالایی را برای انتقال داده فراهم می‌کند. در پردازنده‌های سری ۸۰۰۰، اسلات M.2_1 به PCIe 4.0 x4 محدود می‌شود و اسلات M.2_2 پشتیبانی نمی‌شود.
دو اسلات دیگر از طریق چیپست X870E ارائه شده‌اند و از PCIe 4.0 x4 پشتیبانی می‌کنند. اسلات چهارم علاوه بر اندازه‌های رایج، از حافظه‌های M.2 با طول ۲۲۱۱۰ نیز پشتیبانی می‌کند. این ترکیب برای کاربرانی که به چند حافظه مستقل برای سیستم‌عامل، نرم‌افزارها، پروژه‌ها و آرشیو فایل‌ها نیاز دارند، انعطاف‌پذیری خوبی ایجاد می‌کند.
چهار درگاه SATA نیز امکان اتصال هارددیسک‌ها و SSDهای SATA را فراهم می‌کنند. پشتیبانی RAID به نوع پردازنده و رابط ذخیره‌سازی بستگی دارد؛ برای نمونه، قابلیت‌های RAID مبتنی بر PCIe در سری‌های مختلف Ryzen یکسان نیستند. اگر قصد راه‌اندازی آرایه ذخیره‌سازی دارید، بهتر است نوع RAID موردنیاز و تعداد درایوها را پیش از اسمبل مشخص کنید.

شبکه سیمی

یکی از امکانات شاخص این مادربرد، وجود دو رابط شبکه سیمی مجزا است: یک کنترلر Marvell AQtion با سرعت ۱۰ گیگابیت‌برثانیه و یک کنترلر Intel با سرعت ۲٫۵ گیگابیت‌برثانیه. این ترکیب در مقایسه با مادربردهایی که فقط شبکه گیگابیتی دارند، انعطاف بیشتری برای اتصال به شبکه‌های سریع فراهم می‌کند.
شبکه ۱۰ گیگابیتی می‌تواند برای انتقال فایل‌های بزرگ، اتصال به تجهیزات ذخیره‌سازی تحت شبکه و کار در محیط‌هایی که حجم زیادی از داده میان چند دستگاه جابه‌جا می‌شود، کاربردی باشد. اتصال ۲٫۵ گیگابیتی نیز برای شبکه محلی سریع‌تر از گیگابیت معمولی مناسب است.
برای استفاده از حداکثر سرعت این درگاه‌ها، سایر تجهیزات شبکه، از جمله سوئیچ، روتر، کابل‌کشی و دستگاه مقصد، باید سرعت مربوطه را پشتیبانی کنند. اگر شبکه فعلی شما تنها گیگابیتی است، اتصال ۱۰ گیگابیتی مادربرد به‌تنهایی سرعت کل شبکه را افزایش نمی‌دهد.

شبکه بی‌سیم

در کنار شبکه سیمی، ASUS ProArt X870E-CREATOR WIFI به شبکه بی‌سیم Wi-Fi 7 با پیکربندی 2×2 مجهز شده است. این فناوری از باندهای ۲٫۴، ۵ و ۶ گیگاهرتز پشتیبانی می‌کند و امکان استفاده از پهنای کانال تا ۳۲۰ مگاهرتز را دارد. این قابلیت‌ها در شبکه سازگار می‌توانند به افزایش ظرفیت انتقال داده و بهبود عملکرد اتصال بی‌سیم کمک کنند.
سرعت واقعی Wi-Fi به روتر، فاصله از اکسس‌پوینت، موانع، تداخل محیطی و مقررات فرکانسی منطقه وابسته است. برای استفاده از قابلیت‌های کامل Wi-Fi 7 در ویندوز ۱۱ نیز نسخه 24H2 یا جدیدتر لازم است؛ نسخه‌های قدیمی‌تر ویندوز ۱۱ ممکن است به Wi-Fi 6E محدود شوند.

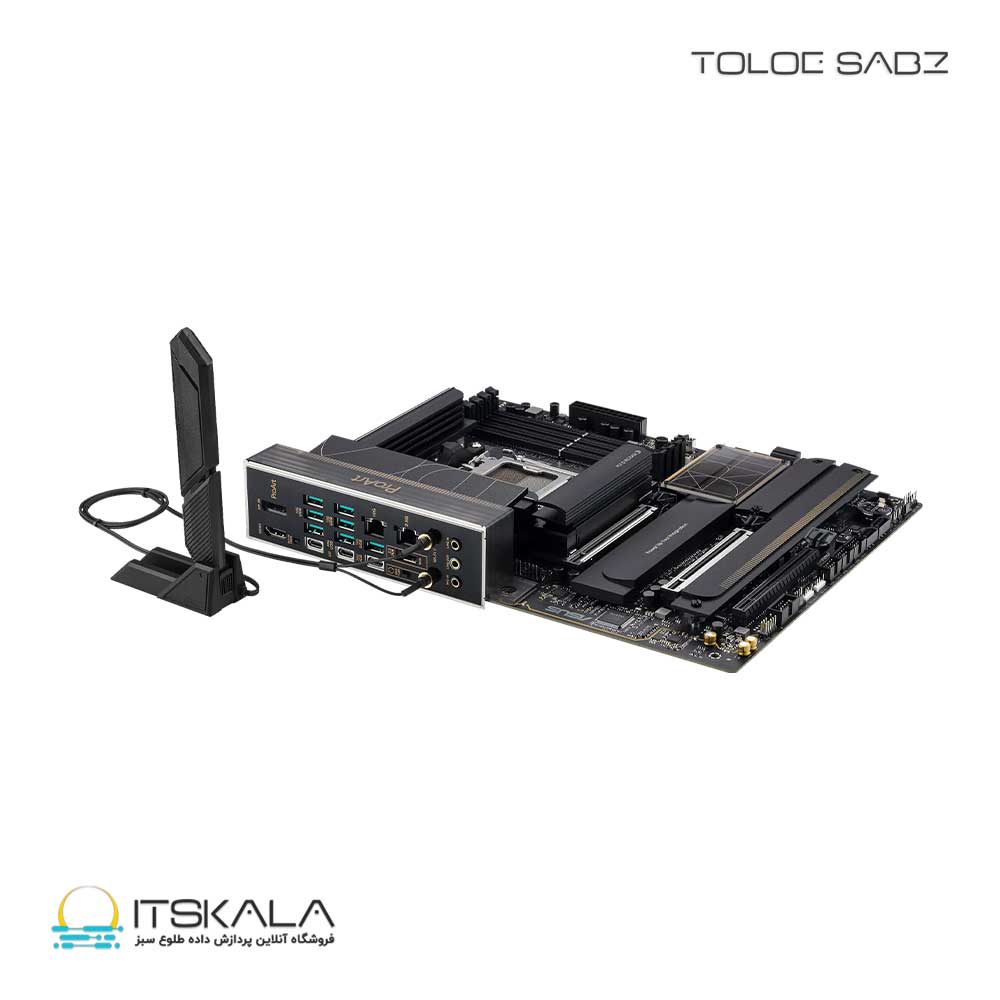

بلوتوث نسخه 5.4 نیز برای اتصال تجهیزات بی‌سیم سازگار مانند هدفون، ماوس، صفحه‌کلید و سایر لوازم جانبی در دسترس است. ماژول بی‌سیم و آنتن همراه مادربرد، امکان استفاده از قابلیت‌های ارتباطی بدون نیاز به کارت شبکه جداگانه را فراهم می‌کنند. توجه داشته باشید که مدل دقیق ماژول Wi-Fi ممکن است بسته به نسخه عرضه‌شده محصول متفاوت باشد.

اتصالات پنل پشتی

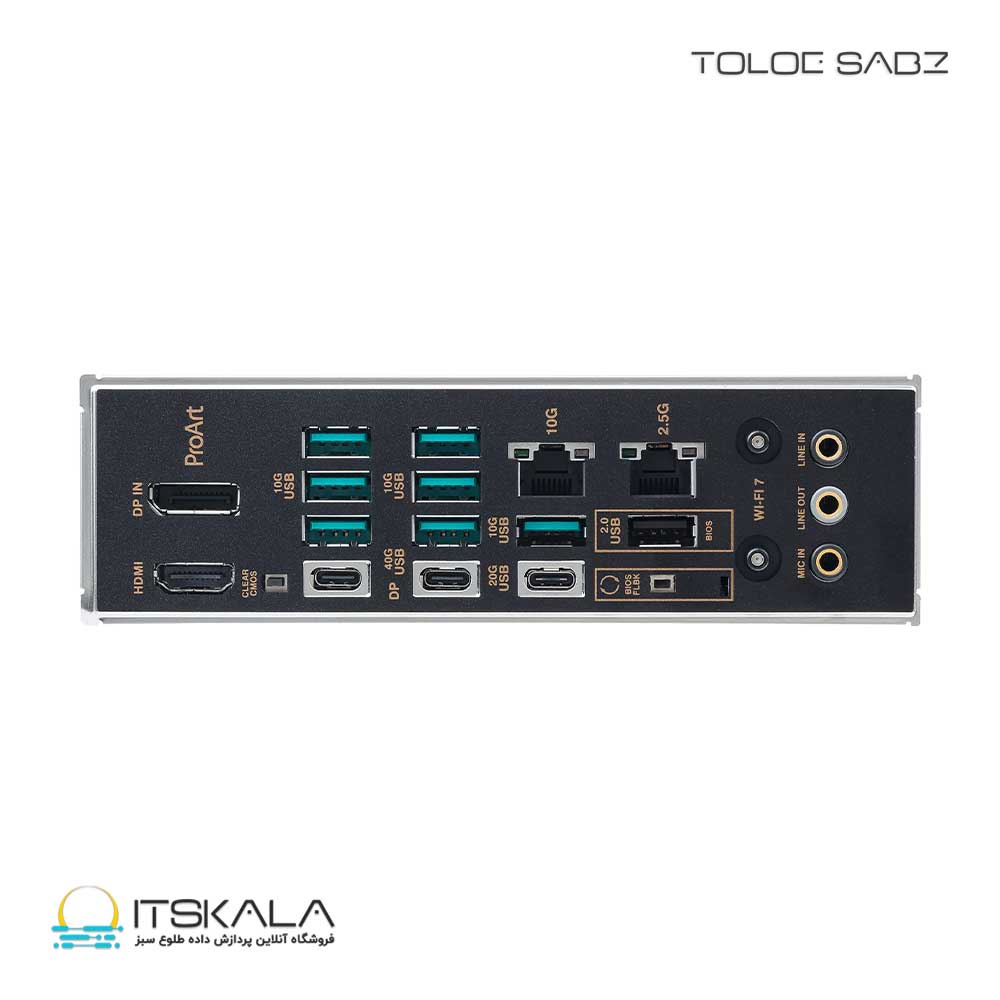

درگاه‌های USB از بخش‌های مهم این مادربرد هستند. پنل پشتی شامل دو درگاه USB4 Type-C با سرعت تا ۴۰ گیگابیت‌برثانیه، یک درگاه USB Type-C با سرعت ۲۰ گیگابیت‌برثانیه، هفت درگاه USB Type-A با سرعت ۱۰ گیگابیت‌برثانیه و یک درگاه USB 2.0 است.
USB4 برای اتصال تجهیزات پرسرعت و انتقال داده با پهنای باند بالا کاربرد دارد. این درگاه‌ها از خروجی تصویر نیز پشتیبانی می‌کنند؛ البته قابلیت‌های تصویری و نحوه استفاده از آن‌ها به پردازنده و تجهیزات متصل‌شده بستگی دارد. درگاه USB Type-C با سرعت ۲۰ گیگابیت‌برثانیه نیز برای اتصال حافظه‌های اکسترنال و تجهیزات سازگار مناسب است.
در بخش ورودی تصویر، یک درگاه HDMI و یک DisplayPort با عملکرد ورودی وجود دارد. DisplayPort ورودی برای انتقال تصویر از یک منبع خارجی به مسیر USB4 در نظر گرفته شده و نباید آن را با خروجی معمول DisplayPort اشتباه گرفت. خروجی تصویر از طریق USB4 به تجهیزات و پیکربندی سازگار نیاز دارد.
پنل پشتی همچنین شامل درگاه‌های شبکه ۱۰ و ۲٫۵ گیگابیتی، ماژول Wi-Fi، سه جک صوتی، دکمه BIOS FlashBack و دکمه Clear CMOS است. این مجموعه برای اتصال تجهیزات جانبی و انجام تنظیمات یا بازیابی BIOS بدون نیاز به دسترسی مستقیم به داخل کیس طراحی شده است.

اتصالات پنل جلویی

این مادربرد برای پنل جلویی کیس نیز اتصالات متنوعی دارد. یک هدر USB Type-C با سرعت ۲۰ گیگابیت‌برثانیه در نظر گرفته شده که از شارژ سریع تا ۳۰ وات با فناوری‌های سازگار پشتیبانی می‌کند. برای استفاده از آن، کیس باید پورت جلویی Type-C سازگار داشته باشد.
علاوه بر آن، یک هدر USB 5Gbps برای دو پورت USB Type-A اضافی و سه هدر USB 2.0 برای مجموع شش پورت دیگر وجود دارد. در نتیجه، بر اساس اتصالات تعریف‌شده توسط سازنده، مجموع پورت‌های USB قابل پشتیبانی در پنل پشتی و از طریق هدرهای پنل جلویی به ۲۰ عدد می‌رسد: ۱۱ پورت در پشت و ۹ پورت از طریق اتصالات داخلی.
تعداد پورت‌های قابل استفاده در عمل به کیس و اتصالات جلویی آن بستگی دارد. برای مثال، اگر کیس شما پورت USB Type-C جلو نداشته باشد، هدر مربوطه روی مادربرد قابل استفاده مستقیم نخواهد بود؛ مگر اینکه از تجهیزات سازگار جداگانه استفاده کنید.

مدار صوتی

ASUS ProArt X870E-CREATOR WIFI از کدک صوتی Realtek ALC1220P با پشتیبانی از صدای فراگیر 7.1 کاناله بهره می‌برد. مدار صوتی از محافظ صوتی، خازن‌های باکیفیت و لایه‌های اختصاصی PCB برای کاهش تداخل استفاده می‌کند. مشخصات اعلام‌شده شامل نسبت سیگنال به نویز ۱۲۰ دسی‌بل برای پخش استریو و ۱۱۳ دسی‌بل برای ورودی ضبط است.
برای اتصال تجهیزات صوتی، سه جک صوتی در پنل پشتی قرار دارد. خروجی 7.1 کاناله به اتصال صوتی HD در پنل جلویی کیس و تجهیزات سازگار نیاز دارد. همچنین، به دلیل محدودیت پهنای باند HDA، پخش ۳۲ بیت و ۱۹۲ کیلوهرتز در حالت صدای فراگیر 7.1 کاناله پشتیبانی نمی‌شود.
در بخش نرم‌افزار، ابزارهایی مانند Armoury Crate، Fan Xpert 4، Aura Sync، ProArt Creator Hub، ASUS DriverHub و USB Wattage Watcher ارائه شده‌اند. این ابزارها برای مدیریت سیستم، تنظیم فن‌ها، کنترل تجهیزات سازگار و بررسی وضعیت برخی اتصالات کاربرد دارند. بعضی نرم‌افزارهای همراه، مانند نسخه‌های آزمایشی برنامه‌های جانبی، ممکن است شرایط فعال‌سازی یا مدت استفاده محدود داشته باشند.

امکانات خنک‌سازی

برای اتصال فن‌ها و سیستم خنک‌کننده، این مادربرد یک هدر CPU Fan، یک هدر CPU OPT، یک هدر AIO Pump و پنج هدر چهارپین برای فن‌های کیس دارد. این مجموعه امکان اتصال فن پردازنده، پمپ واترکولینگ و چند فن بدنه را فراهم می‌کند.
در بخش تغذیه، یک کانکتور اصلی ۲۴ پین و دو کانکتور ۸ پین +۱۲ ولت برای پردازنده وجود دارد. هنگام مونتاژ، باید از کابل‌های مناسب پاور استفاده شود و اتصال‌ها مطابق راهنمای مادربرد انجام گیرند.
سه هدر Addressable Gen 2 نیز برای تجهیزات نورپردازی سازگار در نظر گرفته شده است. این هدرها برای اتصال تجهیزات ARGB کاربرد دارند و با ابزارهای سازگار ایسوس قابل مدیریت هستند. هنگام اتصال نورپردازی باید نوع هدر و ولتاژ دستگاه بررسی شود؛ هدر ARGB سه‌پین ۵ ولت با RGB چهارپین ۱۲ ولت یکسان نیست.

مزایا

مهم‌ترین مزیت این مادربرد، مجموعه گسترده اتصالات آن است. وجود دو درگاه USB4 با سرعت ۴۰ گیگابیت‌برثانیه، شبکه سیمی ۱۰ گیگابیتی در کنار شبکه ۲٫۵ گیگابیتی، Wi-Fi 7 و بلوتوث ۵٫۴، امکانات ارتباطی متنوعی فراهم می‌کند.
چهار اسلات M.2 و چهار درگاه SATA نیز برای نصب چندین حافظه داخلی مناسب هستند. پشتیبانی از رم DDR5 تا ۲۵۶ گیگابایت، دو اسلات PCIe 5.0 با پردازنده‌های سازگار و مجموعه اتصالات داخلی برای فن و نورپردازی، این مدل را به گزینه‌ای مجهز برای ساخت سیستم‌های پیشرفته تبدیل می‌کند.

معایب

فرم‌فاکتور ATX به کیس بزرگ‌تر و فضای نصب بیشتری نسبت به مادربردهای Micro-ATX نیاز دارد. همچنین امکاناتی مانند شبکه ۱۰ گیگابیتی، USB4 و Wi-Fi 7 زمانی بیشترین کارایی را دارند که تجهیزات دیگر سیستم نیز از این استانداردها پشتیبانی کنند؛ در غیر این صورت، بخشی از ظرفیت آن‌ها بلااستفاده می‌ماند.
نکته دیگر، وابستگی عملکرد اسلات‌های PCIe و M.2 به نسل و مدل پردازنده است. اگر از برخی پردازنده‌های Ryzen سری ۸۰۰۰ استفاده شود، ممکن است اسلات دوم PCIe 5.0 یا یکی از اسلات‌های M.2 محدود یا غیرفعال شود. به همین دلیل، برای پیکربندی‌های چند SSD یا چند کارت توسعه، بررسی دقیق مشخصات پردازنده ضروری است.

جمع‌بندی

مادربرد ASUS ProArt X870E-CREATOR WIFI یک مدل مجهز مبتنی بر AMD AM5 است که با چیپست X870E، حافظه DDR5 تا ۲۵۶ گیگابایت، چهار اسلات M.2، چهار درگاه SATA، USB4 و شبکه سیمی ۱۰ گیگابیتی عرضه می‌شود. ترکیب این امکانات، آن را به مادربردی قابل توجه برای سیستم‌هایی تبدیل می‌کند که به ذخیره‌سازی سریع، انتقال داده با پهنای باند بالا و اتصالات متنوع نیاز دارند.
وجود Wi-Fi 7، بلوتوث ۵٫۴، دو شبکه سیمی با سرعت‌های متفاوت، امکانات خنک‌سازی و ابزارهای مدیریتی ایسوس نیز قابلیت‌های این مدل را کامل‌تر می‌کند. در مقابل، پیش از خرید باید فضای کیس، نوع تجهیزات جانبی و محدودیت‌های احتمالی مسیرهای PCIe بر اساس پردازنده انتخابی را در نظر گرفت.
اگر به دنبال مادربردی با امکانات ارتباطی پیشرفته، تعداد زیاد اسلات‌های ذخیره‌سازی و درگاه‌های پرسرعت هستید، ASUS ProArt X870E-CREATOR WIFI گزینه‌ای مناسب برای بررسی در رده مادربردهای حرفه‌ای AM5 محسوب می‌شود.
